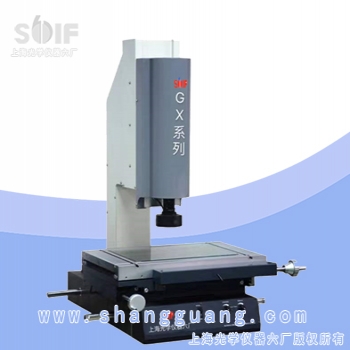

GX系列手动二次元影像仪

创始人

2022-01-11 18:50:01

0次

二次元影像技术和制造工艺，专门面对用户量身打造的高性能获得型手动二次元影像测量仪，强大的扩展功能，美观大方的外观，配备高解析1/3"彩色CCD,高性能变焦定格镜头，影像测量处理软件，广泛应用于机械，电子，手机，...

二次元影像技术和制造工艺，专门面对用户量身打造的高性能获得型手动二次元影像测量仪，强大的扩展功能，美观大方的外观，配备高解析1/3"彩色CCD, 高性能变焦定格镜头，影像测量处理软件，广泛应用于机械，电子，手机，模具及精密五金等行业的检测和设计开发应用。

特点
1.自主开发的软件，高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可实现高度辅助测量；
4.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
5.脚踏开关与软件配合，操作更简便。

技术规格

GX系列手动二次元影像仪
型号				GX-1510	GX-2010	GX-2515	GX-3020	GX-4030
行程	金属台尺寸(mm)			354×228	404×228	450×280	500×330	606×466
	玻璃台尺寸(mm)			210*160	260*160	306*196	350*250	450*350
	运动行程(mm)			150×100	200×100	250×150	300×200	400×300
Z轴升降行程（mm）				150（特殊选购可达至300,GX-4030可选购至400）
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm)
影像系统		1/3”彩色CCD摄像机
		变倍镜头倍率：0.7X~4.5X
		视频倍率：26.6~171X
		物方视场：8.1mm~1.3m
光源		轮廓光	LED冷光源，亮度连续可调
		表面光	LED冷光源，亮度连续可调

建议放置台载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）

选购件：电脑
